共析钢加热保温并完全奥氏体化后缓慢冷却,在稍低于A1温度下发生共析分解,其产物为α与Fe3C 的混合物,由于显微镜下图象状似珠母,被称为pearlite,译名珠光体。

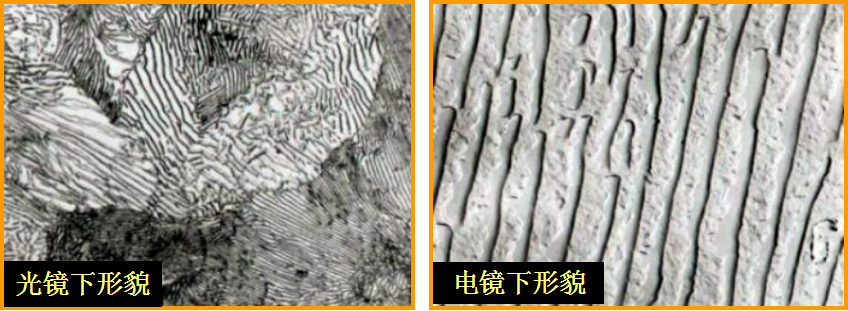

珠光体是铁素体和渗碳体的机械混合物,它是钢的共析转变产物,其形态是铁素体和渗碳体彼此相间形如指纹,呈层状排列。按碳化物分布形态又可分为片状珠光体和球状珠光体二种。
其形态为铁素体薄层和渗碳体薄层交替重叠的层状复相物,也称片状珠光体。片状珠光体又可分为粗片状、中片状和细片状三种(珠光体、索氏体、屈氏体)
1)珠光体的片间距离取决于奥氏体分解时的过冷度。过冷度越大,所形成的珠光体片 间距离越小
2)在A1~650℃形成的珠光体片层较厚,在金相显微镜下放大400倍以上可分辨出平 行的宽条铁素体和细条渗碳体,称为粗珠光体、片状珠光体,简称珠光体
3)在650~600℃形成的珠光体用金相显微镜放大500倍,从珠光体的渗碳体上仅看到 一条黑线,只有放大1000倍才能分辨的片层,称为索氏体
4)在600~550℃形成的珠光体用金相显微镜放大500倍,不能分辨珠光体片层,仅看 到黑色的球团状组织,只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。
在铁素体基体上弥散分布粒状渗碳体的组织,称为“粒状珠光体”或“球状珠光体”,一般是经过球化退火或淬火后经中、高温回火而得到的。
JB/T 2798-1999 铁基粉末冶金烧结制品金相标准
GB/T 1298-2008 碳素工具钢
ASTM A 686-92 碳素工具钢的标准规范
GB/T 1299-2000 工模具钢
ASTM A 681-08 工具钢合金的标准规范
YB/T 169-2014 高碳钢盘条索氏体含量金相检测方法
DL/T 674-1999 火电厂用20号钢珠光体球化评级标准
DL/T 787-2001 火力发电厂用15CrMo钢珠光体球化评级标准
JB/T 9205-2008 珠光体球墨铸铁零件感应淬火金相检验
珠光体的性能介于铁素体和渗碳体之间,强韧性较好。其抗拉强度为750 ~900MPa,180 ~280HBS,伸长率为20 ~25%,冲击功为24 ~32J。力学性能介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好σb=770MPa,180HBS,δ=20%~35%,AKU=24~32J)。
珠光体的综合力学性能比单独的铁素体或渗碳体都好。珠光体的机械性能介于铁素体和渗碳体之间,强度、硬度适中,并不脆,这是因为珠光体中的渗碳体量比铁素体量少得多的缘故。
