应力腐蚀开裂 SSC - 方法 A 试验原理与操作详解

在石油天然气开采、化工及油气输送等领域，硫化氢（H₂S）酸性环境引发的硫化物应力腐蚀开裂SSC是金属材料突发脆性断裂的核心诱因，具有极强隐蔽性与破坏性。NACETM0177标准中的方法A（单轴拉伸试验），是评估碳钢、低合金钢及耐蚀合金抗SSC性能的权威手段，国内GB/T4157-2017标准等效采用该方法，广泛用于材料选型、入厂复验及安全评定。本文从原理、操作、关键要点及结果判定四方面，全面解析方法A试验核心内容。

一、试验核心原理

SSC的发生需同时满足H₂S酸性介质、持续拉应力、材料敏感性三大条件，方法A试验正是基于此原理设计，核心是模拟工况环境，测定材料抗氢致开裂的临界应力阈值。其作用机理为电化学腐蚀与氢脆的协同效应：H₂S溶于水后电离出H⁺、HS⁻等，与铁发生电化学反应生成FeS腐蚀产物，同时释放原子氢（H）。H₂S会“毒化”金属表面，阻碍氢原子复合为氢分子逸出，促使大量氢原子渗入金属晶格内部。在恒定拉应力作用下，氢原子在应力集中区（如缺陷、晶界）聚集，降低原子间结合力，引发裂纹萌生并快速扩展，最终导致脆性断裂。方法A通过对标准光滑圆棒试样施加恒定拉应力（通常为材料实际屈服强度的72%），浸入饱和H₂S酸性溶液中持续暴露720小时（30天），以试样是否断裂或产生裂纹作为判据，精准评价材料抗SSC能力。

二、详细操作流程

（一）试样制备

试样采用标准光滑圆棒，常规尺寸为直径6.35mm、标距25.4mm，过渡圆弧半径≥15mm，避免应力集中。机加工需严格杜绝刀痕、划痕等缺陷，最后工序抛光至镜面，表面粗糙度Ra≤0.4μm，防止表面缺陷导致非正常失效。制备后用无水乙醇清洗油污，干燥后测量直径、标距长度并记录，每组试验需3个平行试样。

（二）溶液配制与环境准备

试验溶液为5%NaCl+0.5%CH₃COOH缓冲液，初始pH值控制在2.6-2.8，模拟酸性工况。溶液需先通氮气（≥100mL/min/L）脱氧1小时，使溶解氧降至50ppb以下（高强钢需＜10ppb），避免氧干扰腐蚀机制。随后通入100%H₂S气体至少2小时，使溶液饱和（H₂S浓度≥2300ppm），试验过程中持续通H₂S维持饱和状态。

（三）设备调试与加载

核心设备包括恒载荷加载装置（载荷精度≤±1%，避免扭应力、偏心载荷）、耐腐蚀密封容器、温度控制系统（24℃±3℃）及H₂S供给系统。计算目标载荷：载荷=目标应力×试样截面积，目标应力通常为材料实际屈服强度的72%。将试样装夹至加载装置，确保无偏心、无扭转，缓慢加载至设定值，记录初始参数。

（四）试验过程监控

将加载后的试样浸入饱和H₂S溶液，密封容器，维持温度24℃±3℃，持续通H₂S（流量≥100mL/min/L）。试验周期720小时，分别在24h、168h、336h、504h、720h停机检查，观察试样是否颈缩、开裂或断裂，记录失效时间。每日用碘量法检测H₂S浓度，控制pH值≤4.0，若失饱和超过4小时，试验无效需重启。

（五）试验后处理与检测

720小时后，未断裂试样卸荷，超声清洗去除腐蚀产物，放大10倍检查表面有无微裂纹、氢鼓泡。必要时进行金相分析、断口扫描电镜检测，确认裂纹形态（沿晶/穿晶）及断裂机制。

三、关键控制要点

表面质量：试样表面缺陷会引发应力集中，导致试验结果失真，抛光后需确保无划痕、毛刺。

应力精度：加载偏心、扭应力会造成非正常失效，装夹时需保证试样同轴度，载荷误差严格控制在±1%内。

环境稳定性：H₂S浓度、pH值、温度波动会影响氢渗透速率，需每日监测，确保参数全程达标。

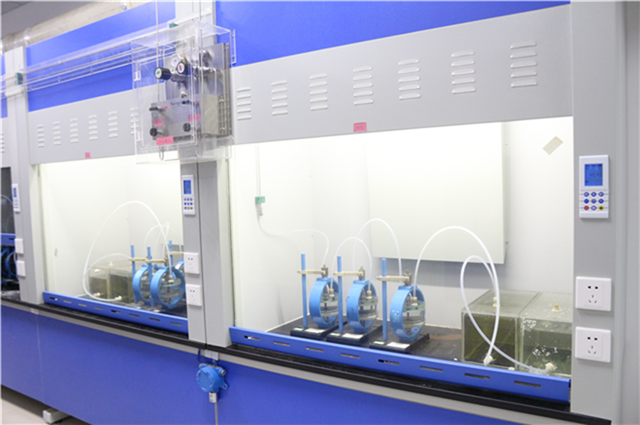

安全防护：H₂S为剧毒气体，试验需在通风橱内进行，配备硫化氢报警器、防毒面具及应急处理设备，防止泄漏风险。

四、结果判定与工程意义

试验结果以720小时内试样是否断裂或产生可见裂纹为核心判据：3个平行试样均未断裂、无裂纹，判定材料通过SSC试验；任一试样断裂或出现裂纹，则判定不合格。同时记录断裂时间、断口形貌及环境参数，为材料优化、工况适配提供数据支撑。方法A试验条件严苛、重复性好，能精准反映材料在含H₂S环境中的抗开裂能力，是油气行业材料准入的核心检测项目，对预防设备突发失效、保障生产安全具有不可替代的作用。
