金属抗开裂测试：应力腐蚀开裂 SSC - 方法 A

应力腐蚀开裂SSC是金属在硫化氢（H₂S）酸性环境与拉应力协同作用下的脆性断裂现象，在油气、化工等领域易引发设备泄漏、爆炸等恶性事故。SSC方法A（恒载荷拉伸试验）是NACETM0177与GB/T4157标准核心检测方法，因严苛且贴合工况，成为金属抗SSC性能评价的“金标准”，广泛用于酸性环境关键部件选材与质量验收。

一、测试原理与核心机理

方法A核心原理是模拟工况应力-环境耦合条件，对标准试样施加恒定拉应力，浸泡于饱和H₂S酸性溶液，长期观测开裂敏感性。其开裂机理以氢脆理论为主：H₂S在水溶液中分解生成氢原子，氢原子渗入金属晶格，在应力集中处（如晶界、缺陷）聚集，降低原子结合力，诱发微裂纹；裂纹在持续应力下扩展，最终导致断裂。该方法通过固定应力水平、环境参数与时长，精准测定材料临界无开裂应力阈值，为工程选材提供量化依据。

二、测试标准与适用范围

（一）核心标准

国际标准：NACETM0177-2024方法A（油气行业权威规范）。

国内标准：GB/T4157-2017（等同采用NACETM0177，适配国内工业场景）。

（二）适用范围

材料：碳钢、低合金钢、耐蚀合金（CRA）等，覆盖C110、L80、Q125等油套管钢。

部件：油气井管柱、法兰、阀门、紧固件、高压容器等酸性环境关键构件。

场景：高含H₂S气田、酸性油气输送管道、化工脱硫设备等。

三、测试关键参数与操作流程

（一）试样制备

规格：光滑圆棒，直径6.35mm、标距25.4mm，过渡圆弧半径≥20mm。

表面：抛光至Ra≤0.4μm，无划痕、毛刺，避免表面缺陷诱发早期开裂。

（二）环境与溶液

溶液：5%NaCl+0.5%CH₃COOH混合液，初始pH2.6-2.8。

氛围：通入100%H₂S≥2小时，饱和浓度≥2300ppm，全程氮气保护除氧。

温度：24℃±3℃，全程监测pH≤4.0，每日校验H₂S浓度。

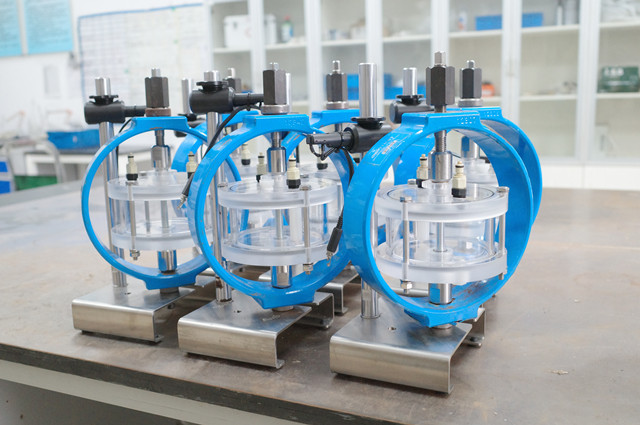

（三）加载与时长

应力：恒定单轴拉应力=0.72×实际屈服强度（AYS），载荷波动≤±1%。

时长：连续浸泡720小时（30天），全程无中断。

（四）判定标准

合格：720小时内试样无断裂、无可见裂纹（10倍放大镜检查）。

不合格：试样断裂或工作段出现裂纹，直接判定抗SSC性能不达标。

四、工程价值与质量控制要点

（一）核心价值

选材把关：筛选高抗SSC材料，避免酸性环境失效风险。

质量验收：油套管、阀门等产品入厂必检，确保符合行业规范。

安全预警：评估在役设备剩余寿命，防范突发性断裂事故。

（二）质控要点

试样加工：严控表面粗糙度，杜绝机加工缺陷与扭应力干扰。

环境稳定：H₂S浓度、pH、温度全程监控，失饱和超4小时需重启试验。

加载精准：采用杠杆-砝码或液压加载，避免偏心载荷导致误判。

五、总结

SSC检测方法A作为金属抗应力腐蚀开裂的经典测试，通过严苛模拟酸性工况，精准评价材料抗氢致开裂能力，是油气、化工等领域安全运营的关键技术支撑。随着高含H₂S资源开发增多，该方法在材料研发、产品验收、风险评估中的作用愈发重要，为工业设备长期安全运行提供可靠保障。
