SSC硫化氢应力腐蚀A法检测详解

在石油天然气开采、化工生产、管道输送等行业中，硫化氢（H₂S）作为一种剧毒、腐蚀性极强的介质，常常导致金属材料发生硫化物应力腐蚀开裂（SSC），这种失效具有突发性、破坏性强的特点，极易引发设备泄漏、爆炸等重大安全事故，造成严重的人员伤亡和经济损失。SSC硫化氢应力腐蚀检测是防范此类风险的核心手段，其中A法（标准拉伸试验法）作为NACETM0177标准中最基础、应用最广泛的检测方法，是评估金属材料抗SSC性能的关键技术，本文将详细解析其检测原理、标准流程、操作要点及行业应用，助力相关从业者规范检测流程，提升设备安全保障水平。

一、SSC硫化氢应力腐蚀及A法检测核心定义

硫化物应力腐蚀开裂（SSC），是金属材料（尤其是高强度钢、高硬度焊缝区域）在拉伸应力与含H₂S的湿酸性环境共同作用下，发生的一种氢致脆性断裂现象，其核心机理是H₂S在水中电离产生氢离子，氢离子被还原后渗入钢内部，在微观缺陷处聚集形成氢分子，产生巨大内压，结合拉伸应力导致材料无明显塑性变形即发生开裂。

SSC硫化氢应力腐蚀A法检测，全称“标准拉伸试验法”，依据NACETM0177国际标准（国内等效参考GB/T4157标准），是通过对标准加工的金属试样施加恒定拉伸载荷，将其浸泡在模拟实际工况的H₂S饱和腐蚀介质中，持续一定时间后，观察试样是否发生开裂、断裂，以此评定材料抗SSC性能的检测方法。该方法操作简便、结果直观，适用于高强度钢、管线钢、压力容器钢及紧固件等直接承受拉伸载荷的金属部件检测，是工业领域应用最广泛的SSC检测方法。

二、A法检测的核心原理

A法检测的核心逻辑的是“模拟实际工况+应力加载+腐蚀暴露”，通过还原金属材料在实际服役中的应力状态与腐蚀环境，加速材料的应力腐蚀过程，从而快速评估其抗开裂能力，具体原理可分为三个层面：

1.腐蚀环境模拟：模拟含H₂S的湿酸性工况，配置标准腐蚀介质（常用5%NaCl+0.5%CH₃COOH溶液，pH值控制在2.7±0.1），并持续通入100%H₂S气体（气泡速率1-2个/秒），确保介质处于H₂S饱和状态，还原材料实际服役中的腐蚀环境。

2.应力加载模拟：通过拉伸试验机对试样施加恒定拉伸应力，通常加载至材料规定塑性延伸强度（Rₚ₀.₂）的80%，模拟材料在实际工作中承受的外加应力（如管道内压）或残余应力（如焊接、冷加工产生的应力），应力加载需平稳，避免出现无意扭转或弯曲导致的非轴向载荷干扰检测结果。

3.开裂机理触发：在拉伸应力与H₂S腐蚀介质的协同作用下，H₂S会“毒化”金属表面的氢逸出过程，导致大量氢原子渗入材料内部，在晶界、夹杂物等微观缺陷处聚集，形成氢分子并产生内应力，当内应力与外加拉伸应力叠加超过材料的抗裂极限时，试样会发生脆性开裂，通过观察开裂情况即可评定材料抗SSC性能的优劣。

三、A法检测的标准流程（符合NACETM0177标准）

A法检测需严格遵循标准化流程，每个环节的操作规范直接影响检测结果的准确性，核心流程分为6个步骤，全程需控制环境温度在25℃左右，确保试验条件稳定：

（一）试样制备

试样需从待检测材料或产品上随机截取，确保具有批次代表性，优先采用标准尺寸试样（直径6.35mm、标距25.4mm），也可根据实际需求采用小尺寸试样（直径3.81mm、标距15mm），但需注意小尺寸试样可能会缩短失效时间，需在检测报告中注明。试样加工需采用机加工方式，收腰几何形状，肩部半径最小不低于15mm（CRA材料建议不低于20mm），避免应力集中；试样表面需打磨至粗糙度0.25~0.81μm，去除油污、氧化皮等杂质，必要时进行电解抛光，确保表面无加工缺陷，避免影响腐蚀与应力分布。

（二）腐蚀介质配置

按照标准比例配置腐蚀溶液，常用配方为5%氯化钠（NaCl）+0.5%乙酸（CH₃COOH），用酸度计调节pH值至2.7±0.1，倒入专用腐蚀试验容器中；向溶液中通入氮气脱氧，确保残留氧含量低于ppb级别，避免氧气干扰腐蚀过程，随后持续通入100%H₂S气体，通气时间不少于30分钟，确保溶液达到H₂S饱和状态，通气过程中需控制气泡速率在1-2个/秒。

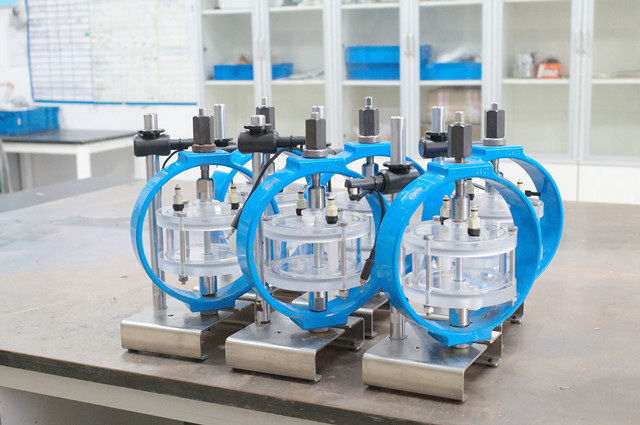

（三）应力加载

将制备好的试样安装在拉伸试验机上，调整试验机精度，确保加载平稳，避免冲击载荷；根据材料的力学性能，计算并施加规定的拉伸应力（通常为80%Rₚ₀.₂），加载速度控制在0.5~2mm/min，加载完成后，确认试样受力均匀、无松动，记录初始应力值及加载时间点。

（四）腐蚀暴露试验

将已加载应力的试样缓慢浸入饱和H₂S腐蚀介质中，确保试样完全浸没，无气泡附着在试样表面；保持试验环境温度稳定（25℃±3℃），持续通入H₂S气体，维持介质的H₂S饱和状态，试验持续时间通常为720小时（30天），期间定期监测溶液pH值、温度及H₂S浓度，及时补充H₂S气体，确保试验条件稳定不变。

（五）试验后检查与记录

试验结束后，先停止通入H₂S气体，将试样从腐蚀介质中取出，用清水冲洗干净，去除表面腐蚀产物，晾干后进行全面检查：首先通过目视观察试样表面是否有宏观开裂、断裂现象，随后用100倍显微镜观察试样断面及表面，确认是否存在微观裂纹；同时记录试样的试验时间、应力值、腐蚀介质参数，以及开裂情况（无开裂、开裂位置、裂纹尺寸），形成完整的检测记录。

（六）结果评定

根据NACETM0177标准及相关行业规范，A法检测的评定准则为：试验持续720小时后，试样无宏观开裂、微观开裂（100倍显微镜下无可见裂纹），即为合格，表明该材料在设定工况下具有良好的抗SSC性能，可用于含H₂S环境；若试样在720小时内发生断裂或出现可见裂纹，则判定为不合格，需重新筛选材料或优化加工工艺。

四、A法检测的关键注意事项

A法检测的准确性受试验条件、操作规范等多种因素影响，为确保检测结果可靠，需重点关注以下4点：

1.环境参数控制：严格控制试验温度、溶液pH值及H₂S通气速率，温度波动不超过±3℃，pH值保持在2.7±0.1，H₂S通气需持续稳定，避免因参数波动导致腐蚀环境变化，影响检测结果的真实性；同时，试验环境需具备良好的通风、防毒设施，H₂S为剧毒气体，操作人员需佩戴专业防护装备，严防泄漏中毒。

2.试样制备规范：试样加工需符合标准尺寸要求，避免加工缺陷导致应力集中，影响开裂判断；试样表面处理需彻底，去除油污、氧化皮等杂质，防止杂质影响腐蚀过程；试样需从同一批次材料中随机抽取，确保具有代表性，检测报告中需明确试样与成品的对应关系。

3.应力加载精度：加载过程需平稳，避免冲击载荷和非轴向载荷，加载应力需准确控制在规定范围内，若加载应力过高，会导致试样提前断裂，若应力过低，则无法真实模拟实际工况，均会影响检测结果的准确性；加载后需定期检查试样受力状态，防止载荷松弛。

4.安全与环保：试验过程中产生的含H₂S废液、废气需经无害化处理后排放，严禁直接排放造成环境污染；试验结束后，试样需妥善处理，避免残留H₂S对人员造成伤害；检测设备需定期校准，确保精度符合标准要求，校准证书需留存归档。

五、A法检测的行业应用场景

A法检测作为SSC检测的基础方法，广泛应用于石油天然气、化工、冶金等多个行业，核心应用场景包括：

1.石油天然气行业：用于检测油气开采、输送管道、井口设备、压力容器等金属部件的抗SSC性能，尤其是酸性油气田的设备，需通过A法检测确认材料适用性，防范管道泄漏、设备失效等风险，是油气行业安全生产的重要保障手段之一。

2.化工行业：用于检测化工反应釜、输送管道、阀门等接触H₂S介质的金属部件，如煤化工、硫化碱生产等场景，确保设备在长期服役过程中不会因SSC开裂导致介质泄漏，保障生产安全与产品质量。

3.材料研发与质量控制：用于金属材料生产企业的出厂检验，以及新型抗SSC材料的研发测试，通过A法检测筛选出抗SSC性能优良的材料，优化材料成分与加工工艺，提升产品竞争力；同时，也可用于在用设备的定期检测，及时发现材料性能退化，避免安全隐患。

六、总结

SSC硫化氢应力腐蚀A法检测，是基于NACETM0177标准的标准化检测方法，通过模拟实际工况的腐蚀环境与应力状态，快速、准确地评估金属材料的抗SSC性能，是防范H₂S腐蚀导致设备失效的关键手段。其操作流程规范、结果直观可靠，广泛应用于石油天然气、化工等高危行业，为设备安全服役、材料选型、质量控制提供了重要的技术支撑。

在实际检测过程中，需严格遵循标准流程，控制好环境参数、试样制备、应力加载等关键环节，确保检测结果的准确性与可靠性；同时，加强安全防护与环保处理，防范H₂S气体带来的安全与环境风险。随着工业技术的不断发展，A法检测将进一步与智能化、自动化技术结合，提升检测效率与精度，为工业安全生产提供更有力的保障。
