抗应力导向氢致开裂 - SOHIC 检测标准与试验方法

应力导向氢致开裂SOHIC是碳钢及低合金钢在湿硫化氢（H₂S）环境中，由拉应力与氢原子协同作用引发的特殊开裂现象，裂纹呈阶梯状沿厚度方向扩展，易穿透壁厚导致设备泄漏失效。在石油天然气、化工压力容器、油气输送管道等领域，SOHIC检测是材料抗氢致开裂性能评定的核心环节，掌握其标准与试验方法对设备安全选材至关重要。

一、SOHIC核心检测标准

目前国际上SOHIC检测以美国腐蚀工程师协会（NACE）标准为主，国内暂无专属标准，主要等同采用国际规范，核心标准体系如下：

NACETM0103-2011：当前SOHIC试验的核心专用标准，明确四点弯曲双梁（DB）试验流程，被ISO15156-2引用，是工业领域最通用的评定依据。

ISO15156-2:2015：石油天然气行业核心标准，规定含H₂S环境用碳钢、低合金钢的SOHIC合格指标，为选材提供强制判定依据。

NACEMR0175-2015（ISO15156-1）：含H₂S环境材料选择通用原则，涵盖SOHIC敏感性评定的基础要求。

AMPPTM21451-2023：近年新增标准，优化四点弯曲试验方案，适用于管道与压力容器用钢的抗SOHIC性能评价。

二、SOHIC试验核心方法（NACETM0103双梁法）

SOHIC试验需模拟湿H₂S环境与应力耦合工况，核心采用四点弯曲双梁试验，流程严谨、参数控制严格，具体如下：

1.试样制备

规格：分大试样（305mm×38mm×13mm，母材用）和小试样（146mm×25mm×4.6mm，热影响区用）。

要求：上下表面保留原始轧制面，边缘磨钝0.2mm，避免加工缺陷引发假裂纹；焊接试样需垂直焊缝取样。

2.试验溶液配置

采用NACETM0177-A溶液：5%NaCl+0.5%CH₃COOH，pH值控制在2.6–2.8，通入H₂S至饱和，模拟酸性湿硫化氢环境。

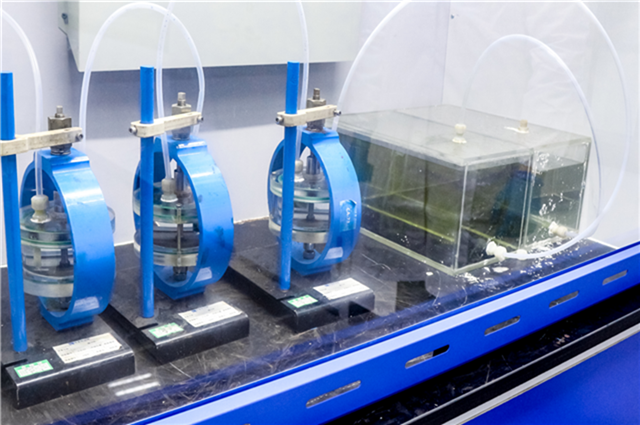

3.加载与环境控制

加载方式：四点弯曲双梁系统，上梁跨距114mm，下梁152mm，中央楔形加载，使缺口根部产生80%AYS（屈服强度）的峰值应力。

环境条件：室温（24±3℃）常压，持续通入H₂S（100mL/min），确保溶液全程饱和，溶解氧含量控制在50ppb以下。

应力稳定：加载螺栓配扭矩扳手，24h内应力松弛≤5%，保证试验应力恒定。

4.试验周期与观测

总时长：168h（7天），模拟长期服役工况。

观测节点：24h、72h、120h、168h，用50×立体显微镜检查缺口根部，记录裂纹数量、长度及转向角度。

试样解剖：168h试验结束后，沿缺口中线切开，抛光制备金相试样，按ASTME3标准观测裂纹形貌。

三、结果评定指标与合格标准

试验后通过金相分析测定三大核心参数，ISO15156-2明确合格阈值，任一超标即判定为SOHIC敏感材料：

裂纹长度率（CLR）：CLR=Σ裂纹长度/截面宽度×100%，合格值≤10%。

裂纹厚度率（CTR）：CTR=Σ裂纹深度/厚度×100%，合格值≤3%。

开裂敏感率（CSR）：CSR=Σ(裂纹长度×深度)/截面面积×100%，合格值≤1%。

四、试验关键注意事项

环境纯度控制：溶液需严格除氧，溶解氧超标会加速腐蚀，干扰SOHIC裂纹判定。

应力精准加载：避免偏心加载，防止试样非正常断裂，加载误差需≤1%。

试样状态管控：焊接试样需避开焊缝缺陷，母材试样需无原始裂纹，确保试验结果真实可靠。

安全防护：H₂S为有毒气体，试验需在密闭通风环境中进行，配备气体检测与防护设备。

五、应用意义与发展趋势

SOHIC试验是湿H₂S环境设备选材的“最后一道防线”，相较于HIC（无应力）和SSC（高硬度）试验，更贴合实际工况中应力与腐蚀耦合的服役条件，能有效规避设备开裂风险。目前国内检测机构已全面掌握NACETM0103试验技术，未来将逐步推进国内自主标准制定，同时结合慢应变速率试验、氢渗透测试等技术，提升SOHIC评定的精准度与效率。

在高含H₂S油气田开发、煤化工等行业，严格执行SOHIC检测标准、规范试验流程，是保障设备长期安全运行、降低安全事故与经济损失的核心举措。
