应力腐蚀开裂 SSC - 方法 A 检测（NACE TM0177）

在石油化工、油气开采等含硫化氢（H₂S）酸性环境中，金属材料易发生硫化物应力腐蚀开裂（SSC），这类脆性断裂具有突发性，严重威胁设备安全。NACETM0177标准中的方法A（单轴拉伸试验）是评价材料抗SSC性能的核心手段，全球各大油公司及管道规范均将其列为入厂复验必做项目。本文从原理、流程、标准及应用场景展开详解，助力行业人员精准把控检测要点。

一、SSC-方法A检测核心原理

SSC的发生需同时满足三个条件：存在H₂S酸性介质、材料承受拉应力、材料对SSC敏感。方法A以恒载荷拉伸为核心，通过模拟实际工况，对标准光滑圆棒试样施加恒定拉应力，浸入饱和H₂S酸性盐水溶液中，暴露720小时（30天），以“是否开裂/断裂”作为通过判据。

其机理为：H₂S分解产生的氢原子渗入金属内部，“毒化”表面反应阻碍氢分子逸出，在应力集中处聚集导致材料塑性下降，最终引发裂纹萌生与扩展。该方法通过严格控制应力、环境参数，精准测定材料的临界无开裂应力阈值，为选材和质量控制提供关键数据。

二、适用范围与核心标准

（一）适用范围

方法A适用于碳钢、低合金钢、耐蚀合金（CRA）等金属材料，尤其针对油套管用材（如C110、L80、Q125）、法兰、阀门、紧固件等关键部件，是高酸性环境材料筛选的核心检测手段。

（二）核心标准

方法A严格遵循NACETM0177（最新版2024版），该标准是国际公认的金属抗SSC/SCC实验室试验规范，同时等效参考GB/T4157（国内硫化氢环境抗开裂试验标准）。NACETM0177明确了方法A的试样尺寸、加载要求、环境参数及判定规则，是全球检测行业的统一依据。

三、方法A检测全流程操作指南

（一）试样制备

尺寸要求：标准光滑圆棒试样，常规直径6.35mm（0.25英寸）或3.81mm（0.15英寸），标距段长度满足拉伸测试需求，具体尺寸依标准及试样材质调整。

加工要求：机加工过程严格避免引入刀痕、划痕等表面缺陷，最后一道工序采用抛光处理，使标距段达到镜面状态，防止应力集中导致非正常失效。

预处理：试样清洗去除油污、杂质，干燥后称重，记录初始尺寸（直径、标距长度），为后续计算提供基准。

（二）设备与试剂准备

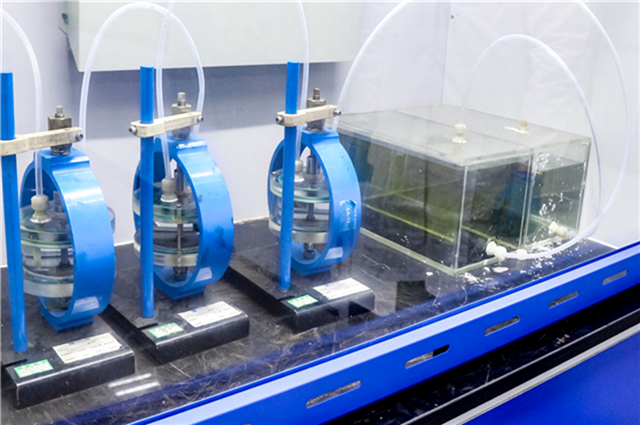

核心设备：恒载荷/持续载荷加载装置（支持自重、验证环或液压加载，确保载荷精度≤1%，避免扭应力、偏心载荷干扰）、耐腐蚀试验容器、H₂S气体供给系统、温度控制设备（维持温度稳定）。

试验溶液：采用5%NaCl+0.5%CH₃COOH缓冲液，初始pH值控制在2.6-2.8，温度24±3℃（方法A标准温度）。

环境控制：试验前通入100%H₂S气体至少2小时，使溶液达到饱和（H₂S浓度≥2300ppm）；试验周期内持续通入H₂S，维持气体饱和状态。

（三）试验步骤

应力加载：根据材料实际屈服强度（AYS）计算目标载荷，目标应力通常为0.72×AYS（行业通用加载水平，兼顾严苛性与实用性），通过加载装置施加恒定载荷，确保应力均匀，记录初始载荷值。

环境暴露：将加载完成的试样浸入测试溶液，密封试验容器，维持温度24±3℃，持续通入H₂S（流量≥100mL/min/L）。

过程监测：按24h、168h、336h、504h、720h节点定期开罐检查，用10倍放大镜观察标距段是否出现颈缩、宏观裂纹；若试样断裂，立即记录失效时间及应力水平。

终止条件：①通过：720小时内无开裂、无断裂；②失败：试样断裂或发现宏观裂纹，判定为不合格。

后续处理：未失效试样卸荷后，进行超声清洗，开展金相与断口分析，确认是否存在微裂纹、氢鼓泡，完善检测数据。

（四）关键控制要点

溶解氧控制：低合金钢溶解氧＜50ppb，高强钢及耐蚀合金＜10ppb，需通过N₂预脱氧确保达标，避免溶解氧影响试验结果。

浓度监测：试验周期内每日用碘量法或电化学探头检测H₂S浓度，若失饱和超过4h，试验计为无效。

pH值控制：全程pH值不得超过4.0，确保环境符合酸性介质要求。

四、判定标准与结果分析

（一）基础判定规则

以720小时为试验周期，试样未出现断裂、无宏观裂纹（10倍放大镜下无可见缺陷），即判定为通过；若周期内断裂或发现裂纹，判定为不合格。

（二）深度分析要点

失效时间分析：记录失效发生的具体时间，结合加载应力水平，评估材料抗SSC性能与应力的关联——失效时间越短，说明材料在对应应力下SSC敏感性越高。

断口形貌分析：通过扫描电子显微镜（SEM）观察断口，沿晶断裂（IC）或穿晶断裂（TC）是SSC典型特征，不同断裂模式可反映材料组织及氢致脆化程度。

辅助检测：对未失效试样，开展金相分析排查内部微裂纹、氢鼓泡，结合H₂S浓度、pH值变化曲线，全面评估试验环境的稳定性及材料适应性。

五、应用场景与行业价值

（一）典型应用场景

油气开采：油套管、钻杆等核心管材的入厂检测，确保酸性油气井设备安全运行。

石油化工：含H₂S介质的压力容器、管道、阀门选材验证，预防设备突发性失效。

装备制造：高强度紧固件、法兰等部件的质量复验，保障装备服役寿命。

（二）行业核心价值

选材依据：为含H₂S环境材料选型提供量化数据，避免低质材料投入使用，降低安全风险。

质量管控：作为行业通用检测标准，统一检测流程与判定规则，保障产品质量一致性。

风险防控：提前识别材料SSC敏感性，减少设备开裂、泄漏等事故，降低经济损失与安全隐患。

六、常见误区与注意事项

加工缺陷规避：机加工残留划痕、刀痕会引发应力集中，导致试样非正常失效，需严格控制加工精度，最后一道工序必须抛光。

加载精度控制：载荷误差需≤1%，偏心加载、扭应力会破坏单轴拉伸状态，影响结果准确性，加载前需校准装置。

环境参数稳定：H₂S浓度、pH值、温度是核心变量，任何参数偏离标准均可能导致试验无效，需全程监测记录。

试验周期把控：不得缩短720小时试验周期，未达周期终止会导致误判，影响检测结果可靠性。

应力腐蚀开裂SSC-方法A检测是含H₂S酸性环境材料安全的“第一道防线”，其核心价值在于通过标准化流程，精准量化材料抗SSC性能。掌握方法A的原理、操作要点及判定规则，既能保障石油化工、油气行业的设备安全，也能为材料研发、质量管控提供关键支撑。后续需持续关注NACETM0177标准更新，结合行业工况优化检测细节，进一步提升检测精准性，为高风险腐蚀环境的材料安全保驾护航。
