电化学腐蚀的核心定义与形成原理

发布时间：2026-03-11 来源：容大检测浏览量：2次

导读：　　在工业生产、基础设施建设、海洋工程等领域，金属材料长期暴露在大气、水、酸碱介质等环境中，极易发生电化学腐蚀，导致材料性能下降、设备失效、结构损坏，不仅造成巨大的经济损失，还可能引发安全事故。电化学腐蚀检测作为精准识别腐蚀隐患、评估腐蚀程度、制定防护措施的核心技术，广泛应用于各行各业的质量管控和安...

　　在工业生产、基础设施建设、海洋工程等领域，金属材料长期暴露在大气、水、酸碱介质等环境中，极易发生电化学腐蚀，导致材料性能下降、设备失效、结构损坏，不仅造成巨大的经济损失，还可能引发安全事故。电化学腐蚀检测作为精准识别腐蚀隐患、评估腐蚀程度、制定防护措施的核心技术，广泛应用于各行各业的质量管控和安全运维中。本文全面解析电化学腐蚀检测的核心知识，融入百度收录高频关键词，清晰呈现检测全流程，助力行业从业者深入掌握检测要点，同时提升文章收录效果。

　　一、电化学腐蚀的核心定义与形成原理

　　电化学腐蚀是指金属材料在电解质溶液中，通过电极反应发生的腐蚀现象，其本质是氧化还原反应的过程，核心是金属表面形成微电池，导致金属失去电子被氧化溶解。与化学腐蚀不同，电化学腐蚀需要电解质溶液（如雨水、海水、工业废水、土壤电解液等）作为介质，反应过程中伴随电流产生，腐蚀速度更快、范围更广，且隐蔽性强，初期难以通过肉眼察觉。

　　电化学腐蚀的形成需满足三个基本条件：一是存在两种或两种以上具有不同电极电位的金属（或金属与非金属），形成阳极和阴极；二是存在能导电的电解质溶液，为电子转移提供通道；三是阳极、阴极和电解质溶液形成闭合回路。在腐蚀过程中，阳极发生氧化反应，金属失去电子变成金属离子进入电解质溶液，导致金属被腐蚀损耗；阴极发生还原反应，接收阳极转移的电子，不同介质中阴极反应不同（如酸性环境中氢离子还原为氢气，中性/碱性环境中氧气还原为氢氧根离子）。

　　常见的电化学腐蚀类型包括均匀腐蚀、点蚀、缝隙腐蚀、应力腐蚀开裂、电偶腐蚀等，其中点蚀和缝隙腐蚀隐蔽性最强，易在金属表面形成微小腐蚀坑，逐步扩展后导致设备穿孔、断裂；电偶腐蚀多发生在不同金属连接部位（如钢结构与铝合金连接件），差异电极电位导致局部腐蚀加剧，是工业设备常见的腐蚀隐患。

　　二、电化学腐蚀检测的必要性与行业痛点

　　据统计，全球每年因金属腐蚀造成的经济损失占GDP的3%-5%，其中电化学腐蚀占比超过80%，尤其在海洋工程、石油化工、市政基础设施等领域，电化学腐蚀引发的事故频发。例如，海洋平台的钢结构因海水电化学腐蚀，可能导致平台坍塌；油气管道因土壤电化学腐蚀，易发生介质泄漏；桥梁钢筋因混凝土孔隙电解液腐蚀，会降低桥梁承载能力，引发安全隐患。

　　电化学腐蚀检测的必要性主要体现在三个核心场景：一是原材料质量管控，筛选出抗电化学腐蚀性能合格的金属材料，避免不合格材料投入使用；二是在役设备运维，定期检测设备的腐蚀程度、腐蚀速率，及时发现隐蔽性腐蚀隐患，制定针对性防护措施，延长设备使用寿命；三是腐蚀防护效果评估，检测涂层、阴极保护等防护措施的有效性，优化防护方案，降低腐蚀风险。

　　当前行业面临的核心痛点的是：电化学腐蚀多发生在金属内部或隐蔽部位，肉眼难以发现，传统检测方法漏检率高；不同环境下（如海水、酸性介质、土壤）腐蚀机理不同，对检测方法的适配性要求较高；部分检测方法操作复杂、检测周期长，难以满足大规模、快速检测需求；检测数据的准确性受环境因素（温度、湿度、介质浓度）影响较大，易出现误判。

　　三、主流电化学腐蚀检测方法及操作要点

　　电化学腐蚀检测方法基于电化学原理，通过测量腐蚀过程中的电化学参数（如腐蚀电位、腐蚀电流密度、极化曲线等），评估金属的腐蚀状态和腐蚀速率，主流方法可分为实验室检测和现场检测两大类，适配不同场景的检测需求，以下是详细解析：

　　（一）实验室电化学腐蚀检测方法

　　实验室检测主要用于原材料抗腐蚀性能评估、腐蚀机理研究，检测条件可控，数据精度高，主流方法包括：

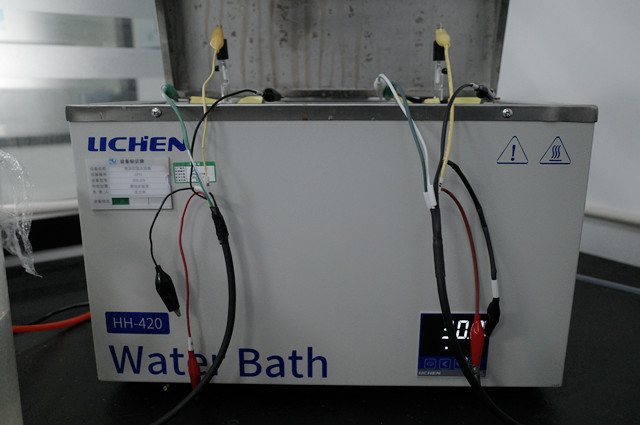

　　1.极化曲线法：这是最常用的电化学腐蚀检测方法，通过施加外加电压，使金属电极发生极化，测量电极电位与电流密度的关系曲线（极化曲线），通过曲线分析金属的腐蚀电位、腐蚀电流密度、极化电阻等参数，计算腐蚀速率。检测时，采用三电极体系（工作电极、辅助电极、参比电极），将试样作为工作电极，放入模拟实际环境的电解质溶液中，控制扫描速率（通常为1-10mV/min），记录极化曲线，适用于各类金属材料的抗腐蚀性能评定。

　　2.线性极化电阻法（LPR）：基于腐蚀电流与极化电阻的反比关系，通过施加微小的极化电压（通常±10-20mV），测量极化电阻，进而计算腐蚀电流密度和腐蚀速率。该方法操作简便、检测速度快，无需复杂的曲线分析，适用于快速评估金属的腐蚀速率，广泛应用于实验室材料筛选和腐蚀速率对比测试。

　　3.电化学阻抗谱法（EIS）：利用交流阻抗技术，测量金属电极在不同频率下的阻抗值，通过阻抗谱分析金属表面的腐蚀状态（如钝化膜完整性、腐蚀产物层厚度），评估腐蚀程度。该方法灵敏度高，可检测出早期轻微腐蚀，且不破坏金属表面，适用于研究腐蚀机理和钝化膜的稳定性。

　　（二）现场电化学腐蚀检测方法

　　现场检测主要用于在役设备、结构的腐蚀状态监测，无需将试样带回实验室，可实现原位检测，操作便捷，主流方法包括：

　　1.腐蚀电位法：通过测量金属电极与参比电极（如饱和甘汞电极、铜-硫酸铜电极）之间的电位差（腐蚀电位），判断金属的腐蚀倾向——腐蚀电位越负，金属的腐蚀倾向越强；腐蚀电位越正，金属的腐蚀倾向越弱。该方法操作简单、成本低，可快速排查大面积结构的腐蚀隐患，适用于桥梁、管道、海洋平台等大型结构的现场检测。

　　2.现场极化曲线法：在现场环境中，采用便携式电化学检测仪器，搭建三电极体系，测量金属的极化曲线，评估现场环境下的腐蚀速率和腐蚀状态。该方法适配现场复杂环境，可针对性检测不同部位的腐蚀情况，适用于油气管道、储罐、化工设备等在役设备的腐蚀检测。

　　3.电化学噪声法（EN）：通过测量金属腐蚀过程中自发产生的电化学噪声（电流噪声、电位噪声），分析噪声信号的特征参数，判断腐蚀类型和腐蚀速率。该方法无需施加外加电压，不干扰腐蚀过程，可实现长期在线监测，适用于在役设备的连续腐蚀监测，尤其适合隐蔽部位的腐蚀检测。

　　此外，还有电偶腐蚀检测法、钝化膜击穿电位检测法等专项方法，其中电偶腐蚀检测法用于检测不同金属连接部位的电偶腐蚀风险，钝化膜击穿电位检测法用于评估金属表面钝化膜的防护性能，适用于不锈钢、铝合金等易形成钝化膜的金属材料检测。

　　四、电化学腐蚀检测的标准与合格判定

　　电化学腐蚀检测的规范性直接影响检测数据的可靠性和准确性，目前国内外已形成完善的检测标准体系，核心标准分为国际标准和国内标准两大类，覆盖不同检测方法和行业场景：

　　国际标准：主要有ISO16773（金属和合金的腐蚀—电化学试验方法）、ASTMG3-89（电化学极化试验方法）、ASTMG102-89（线性极化电阻法测定腐蚀速率）等，其中ISO16773系列标准涵盖了极化曲线、电化学阻抗谱、电化学噪声等多种检测方法，被全球多个行业认可。

　　国内标准：主要有GB/T10123-2021（金属和合金的腐蚀电化学试验方法）、GB/T24196-2009（金属和合金的腐蚀电化学噪声检测方法）、GB/T18590-2018（金属和合金的腐蚀点蚀评定方法）等，与国际标准等效，同时结合国内行业特点，优化了现场检测的操作要求，更贴合国内生产实际。

　　电化学腐蚀检测的合格判定主要依据腐蚀速率和腐蚀状态，不同行业、不同设备的合格标准差异较大：常规工业设备的合格标准为腐蚀速率≤0.1mm/a（轻度腐蚀）；海洋工程、化工等腐蚀环境严苛的场景，合格标准为腐蚀速率≤0.05mm/a；对于精密设备、高压容器等，合格标准需进一步提高，腐蚀速率需≤0.01mm/a。此外，还需结合腐蚀类型判定，若出现点蚀、缝隙腐蚀等局部腐蚀，且腐蚀坑深度超过材料厚度的10%，则判定为不合格，需及时采取防护措施。

　　五、电化学腐蚀检测的行业应用与发展趋势

　　电化学腐蚀检测广泛应用于海洋工程、石油化工、市政基础设施、航空航天、核电等多个行业，覆盖原材料筛选、在役设备运维、防护效果评估全流程，具体应用场景如下：

　　1.海洋工程行业：用于海洋平台、船舶hull、海底管道等设备的腐蚀检测，海洋环境中海水电解质浓度高，电化学腐蚀速率快，通过检测可及时发现腐蚀隐患，保障海洋工程结构的安全稳定，延长使用寿命。

　　2.石油化工行业：适用于油气管道、储罐、加氢反应器、换热器等设备的检测，这些设备长期接触原油、酸碱介质等电解质，电化学腐蚀风险高，定期检测可防范设备泄漏、断裂等事故，保障生产安全。

　　3.市政基础设施行业：用于桥梁钢筋、城市供水管道、污水处理设备等的腐蚀检测，桥梁钢筋的电化学腐蚀会导致混凝土开裂，供水管道腐蚀会影响水质，通过检测可优化防护方案，延长基础设施使用寿命。

　　4.航空航天、核电行业：用于飞机零部件、核反应堆压力容器等精密设备的腐蚀检测，这些设备对腐蚀性能要求极高，通过精准检测可评估腐蚀状态，保障设备运行安全，避免重大安全事故。

　　未来，随着工业技术的不断升级，电化学腐蚀检测将呈现三大发展趋势：一是检测设备小型化、便携式，优化现场检测操作，提升检测效率，适配复杂现场环境；二是检测技术智能化，结合大数据、人工智能技术，实现检测数据的实时分析、腐蚀隐患预警，降低漏检率和误判率；三是检测方法多元化，研发适配极端环境（高温、高压、强腐蚀介质）的检测技术，满足不同行业的个性化检测需求，同时推动检测与防护技术深度融合，实现“检测-评估-防护”一体化。

标签：

上一篇：没有啦！

下一篇：不锈钢晶间腐蚀——容大检测
