高温高压 SSC 腐蚀试验——容大检测

在石油天然气开采、化工装备、核电能源等领域，含硫化氢（H₂S）的高温高压工况极为常见。硫化氢作为一种强腐蚀性介质，会引发金属材料的硫化物应力腐蚀开裂（SSC）—— 这是一种由拉应力与腐蚀协同作用，伴随氢渗透导致的脆性断裂失效，具有突发性、高危害性的特点，常造成设备泄漏、爆炸等重大安全事故。

一、SSC 腐蚀的核心机理与工况特征

二、核心标准与试验体系

1. 国际核心标准

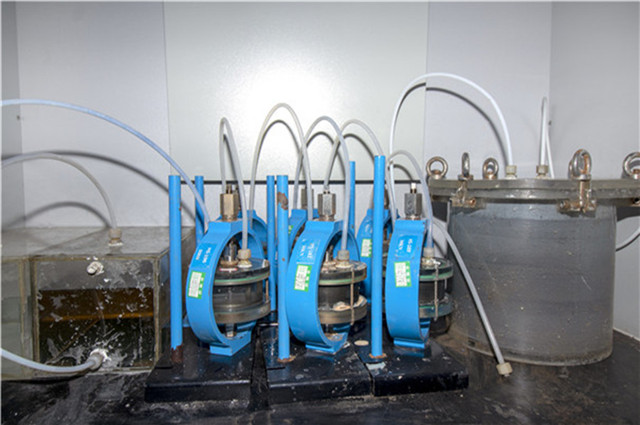

• NACE TM0177-2023：金属抗 H₂S 应力腐蚀开裂实验室试验方法，涵盖室温至高温工况，明确恒载荷、弯梁、C 形环等试验方法，是油气行业通用准则。
• NACE MR0175-2023/ISO 15156：抗 H₂S 材料规范，规定材料需通过高温高压 SSC 试验验证，明确不同 H₂S 分压下的材料选用要求。
• ASTM G49：应力腐蚀试验标准，补充高温高压下的慢应变速率试验（SSRT）规范。

2. 国内核心标准

• GB/T 4157-2017：金属在 H₂S 环境中抗硫化物应力开裂和应力腐蚀开裂试验方法，等效采用 NACE 标准，新增高温高压试验流程与数据评价要求。
• SY/T 5273：油田采出水腐蚀性测试标准，针对油气田高温高压工况制定专用试验规范。
• GB/T 15970：金属应力腐蚀试验方法，明确高温高压下的试样制备与加载要求。

三、主流试验方法与流程

标准试验流程（以恒载荷拉伸为例）

1. 试样制备：按标准加工拉伸试样（直径 6.35±0.13mm、工作段长 25.4mm），表面打磨至 Ra≤0.8μm，去除加工应力。
2. 环境配置：采用 5% NaCl+0.5% CH₃COOH 溶液（pH≈2.7），通入高纯 N₂除氧≥2h，再通入 H₂S 至饱和，高温高压釜内升温至目标温度（如 120℃）、升压至目标压力（如 5MPa）。
3. 应力加载：将试样安装于夹具，缓慢加载至 0.8σs（屈服强度的 80%），确保载荷稳定无波动。
4. 试验监控：保持温度、压力、H₂S 浓度稳定，定期观察试样，记录开裂时间；试验周期≥720h，敏感材料需延长至 30d 以上。
5. 后处理与判定：试验结束后，通入 N₂吹扫≥6h，卸压降温后取出试样，清洗去除腐蚀产物，用 10 倍放大镜或金相显微镜观察，无裂纹则判定合格。

• 材质：哈氏合金、316L 不锈钢等耐腐蚀材质，内衬聚四氟乙烯（PTFE）避免介质污染。
• 性能：最高温度≥200℃、最高压力≥30MPa，具备精准温控（±1℃）、压力控制（±0.1MPa）及 H₂S 浓度监测功能。
• 安全：配备 H₂S 泄漏报警器、防爆系统及气体中和装置，确保操作安全。

四、关键影响因素与数据评价

1. 核心影响因素

• 温度：每升高 10℃，SSC 裂纹扩展速率可提升 30%-50%，高温会加速氢渗透与钝化膜破坏。
• H₂S 分压：分压≥0.05MPa 时，SSC 敏感性显著提升；分压超过 1MPa 时，材料失效时间大幅缩短。
• 材料特性：高强度钢（σs≥900MPa）、冷加工态材料、焊缝热影响区（HAZ）SSC 敏感性远高于母材。
• 介质成分：CO₂会降低溶液 pH，Cl⁻会破坏钝化膜，二者与 H₂S 共存时会协同加剧腐蚀。

2. 失效判定与数据评价

• 失效判定：试验周期内出现肉眼可见裂纹或试样断裂，即判定为 SSC 失效；无裂纹则判定为合格。
• 量化指标：
  • 临界开裂应力：材料不发生开裂的最大拉应力，是材料选型的核心依据。
  • 裂纹扩展速率：da/dt（mm/h），反映裂纹扩展速度，用于评估材料长期服役寿命。
  • 腐蚀速率：通过失重法计算，单位 mm/a，辅助判断材料整体腐蚀程度。

• 分析手段：采用 SEM（扫描电镜）观察断口特征（沿晶断裂、解理断裂），EDS（能谱分析）检测腐蚀产物成分，XRD（X 射线衍射）确定物相，明确失效机理。

五、总结与展望
