不锈钢晶间腐蚀——容大检测

发布时间：2025-11-19 来源：容大检测浏览量：21次

导读：晶间腐蚀试验|晶间腐蚀测试|晶间腐蚀检测|晶间腐蚀实验——容大检测

晶间腐蚀是一种常见的局部腐蚀，腐蚀沿着金属或合金晶粒边界或它的临近区域发展，而晶粒腐蚀很轻微，这种腐蚀便称为晶间腐蚀，这种腐蚀使晶粒间的结合力大大削弱。严重的晶间腐蚀，可使金属失去强度和延展性，在正常载荷下碎裂。现代晶间腐蚀理论，主要有贫铬理论和晶界杂质选择溶解理论。

常见引起奥氏体不锈钢晶间腐蚀介质有：醋酸，醋酸+ 水杨酸，硝酸铵，硫酸铵，铬酸，硫酸铜，脂肪酸，甲酸，硫酸铁，氢氟酸+ 硫酸铁，乳酸，硝酸，硝酸+ 盐酸，草酸，磷酸，海水，盐雾，硫酸氢钠，次氯酸钠，二氧化硫（湿） ,硫酸，硫酸+ 硫酸铜，硫酸+ 硫酸亚铁，硫酸+ 甲醇，硫酸+ 硝酸，亚硫酸，酞酸，氢氧化钠+ 硫化钠。

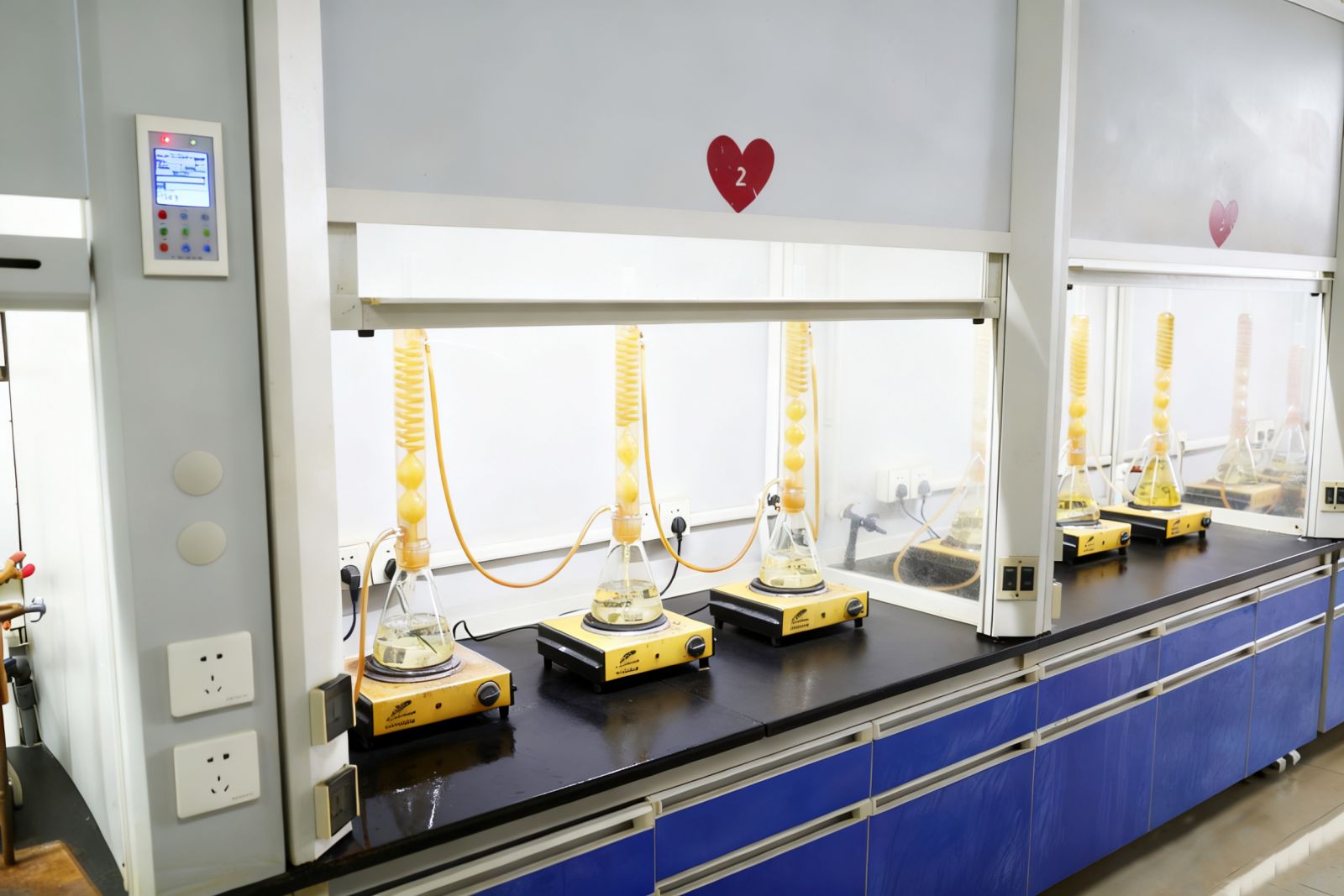

晶间腐蚀倾向性试验

奥氏体不锈钢使用于可能引起晶间腐蚀的环境时，应按GB4334. 1～GB4334《不锈钢晶间腐蚀试验方法》进行晶间腐蚀倾向性试验。奥氏体不锈钢晶间腐蚀倾向试验方法的选用及其合格要求应符合下列规定：

（1）在温度大于等于60 ℃，且浓度大于等于5 %的硝酸中使用的奥氏体不锈钢以及浓硝专用不锈钢，应按GB4334. 3《不锈钢65 %硝酸腐蚀试验方法》进行试验，五个周期的平均腐蚀率或三个周期的腐蚀率应不大于0. 6g/ m2 h （或相当于0. 6mm/a）。试样状态可为使用状态或敏化状态。

（2）铬镍奥氏体不锈钢（如0Cr18Ni10Ti , 0Cr18Ni9 , 00Cr19Ni10 及相类似钢材） : 一般要求：按GB4334. 5《不锈钢硫酸—硫酸铜腐蚀试验方法》，弯曲试验后，试样表面不得有晶间腐蚀裂纹。较高要求：按GB4334. 2《不锈钢硫酸—硫酸铁腐蚀试验方法》，平均腐蚀率应不大于1. 1g/ m2 h 。

（3）含钼奥氏体不锈钢（如0Cr18Ni12Mo2Ti , 00Cr17Ni14Mo2 及相类似钢材） : 一般要求：按GB4334. 5《不锈钢硫酸—硫酸铜腐蚀试验方法》，弯曲试验后，试样表面不得有晶间腐蚀裂纹。较高要求：按GB4334. 4《不锈钢硝酸—氢氟酸腐蚀试验方法》，腐蚀度比值不大于1. 5。也可按GB4334. 2《硫酸—硫酸铁试验方法》，平均腐蚀率应不大于1. 1g/m2 h 。

（4）介质有特殊要求时，可进行上述规定以外的晶间腐蚀试验，并规定相应的合格要求。

容大检测成立于2008年，是一家专业第三方研究机构，拥有CMA和CNAS双重资质。秉承“科学，公正、创新、高效”的质量方针，容大检测为您提专业的不锈钢晶间腐蚀测试服务。

涉及测试：晶间腐蚀试验

标签：

上一篇：没有啦！

下一篇：高温高压腐蚀试验 ——容大检测
