ASTM A370-14 钢制品力学性能试验的标准试验方法和定义。
ASTM A999-14 合金钢管和不锈钢管通用要求规格。
GB/T 246-2007 金属管压扁试验方法。
ISO 8492-1998 金属管压扁试验方法。
EN ISO 8492-2004 金属管 压扁试验。
金属管压扁试验方法 GB 246–2007
本标准用以检验金属管压扁到规定尺寸的变形性能,并显示其缺陷。它适用于无缝和焊接金属管。对于所试金属管外径和壁厚的范围应在有关标准或双方协议中规定。
1 试样
1.1试样长度应不小于10mm,但不超过100mm。试样的棱边允许用锉或其他方法将其倒圆或倒角。
1.2如果在一根全长度管的管端进行试验时,应在距管端面为试样长度处垂直于管纵轴线切口,切割深度至少达外径的80%。
2 试验步聚
2.1试验一般应在10℃~35℃的室温范围内进行。对要求在控制条件下进行的试验,试验温度应为23℃±5℃。

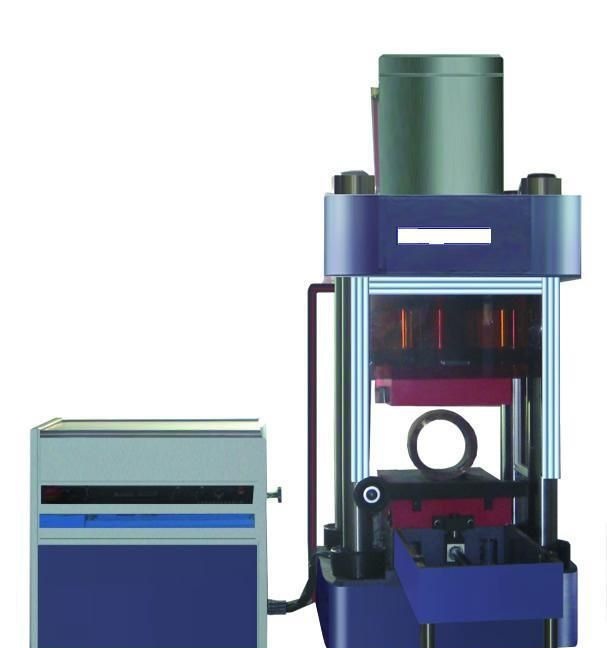

2.2试样置于两压板之间。
2.3焊接管的焊缝应置于相关产品标准所规定的位置。
2.4沿垂直于管子纵轴线方向移动压板进行压扁试验。
2.5出现争议时,压板的移动速率不应超过25mm/min。
2.6对压扁试验结果的说明应依据相关产品标准的要求。当产品标准中没做规定时,在不使用放大镜的情况下,如果无可见裂纹,应评定为合格。仅在试样棱角处的轻微开裂不应判废。
