容大客户服务热线 17766358885
CMA证书
CNAS证书

您所在的位置:首页 > 新闻动态 > 腐蚀与防护

不锈钢常见腐蚀类型——晶间腐蚀

发布时间:2021-04-25   来源:容大检测   浏览量:56次
导读:不锈钢晶间腐蚀 在我们大家的印象中, 不锈钢就是不生锈的, 不然怎么叫不锈钢?

不锈钢晶间腐蚀

在我们大家的印象中,

不锈钢就是不生锈的,

不然怎么叫不锈钢?

但是你确定不锈钢真的不生锈吗?

很多小伙伴在购买并使用一段时间后发现不锈钢材料竟然生锈了!生锈了......显然,这是对不锈钢缺乏了解的一种片面错误看法,不锈钢在一定的条件下也会生锈的。

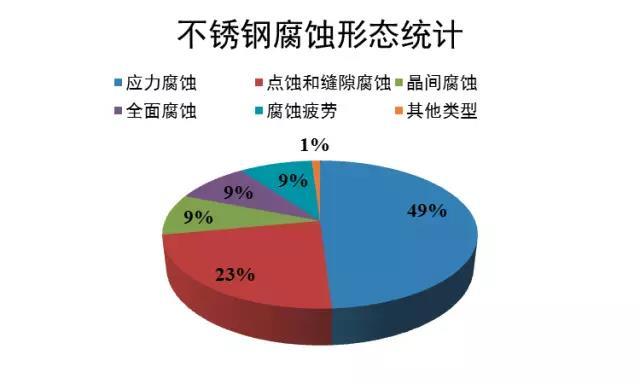

不锈钢腐蚀多半是局部腐蚀破坏,最常见的有晶间腐蚀(9%)、点蚀(23%)和应力腐蚀(49%)三种腐蚀类型。

下面就让小编来为大家讲述不锈钢常见腐蚀类型之晶间腐蚀吧。

各位小伙伴

晶间腐蚀

不锈钢在特定的腐蚀介质作用下,沿晶界晶粒之间产生的一种腐蚀现象称为晶间腐蚀。

在450~850℃的温度区间中进行热处理,碳在不锈钢晶粒内部的扩散速度大于铬的扩展速度。因为碳在奥氏体中的溶解度很小,约为0.02~0.03%。

如果不锈钢的碳含量超过此值,多余的碳就会源源不绝地向奥氏体晶粒边界扩散,并和铬在晶界形成碳化铬的化合物,晶界处消耗的铬元素不能及时从晶粒中得到补充。

如果铬含量减少到小于12%,使晶界附近的铬含量大为减少,就会形成所谓的“贫铬区”,在腐蚀介质作用下,贫铬区失去了耐腐蚀能力。

这就是导致晶间腐蚀的关键。

某公司合成氨厂炉的工艺气预热管因为晶间腐蚀引起的开裂,发生泄漏事故。预热管出现晶间腐蚀是因为奥氏体不锈钢晶界析出Cr23C6,在管内Cl-作用下管子短期出现晶间腐蚀开裂。

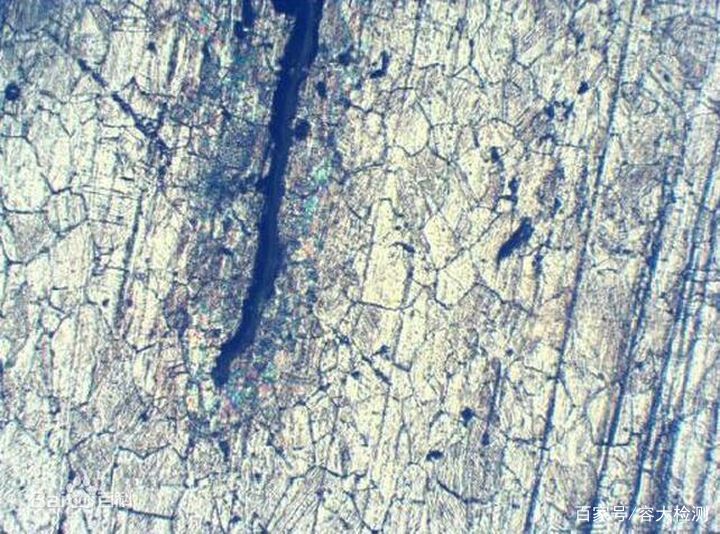

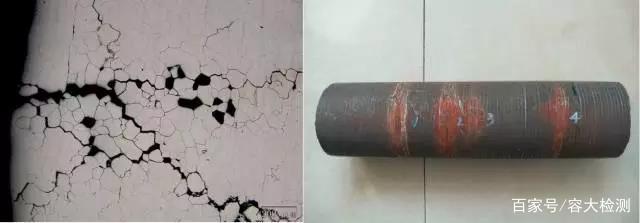

晶间腐蚀微观形貌及零件宏观图



那怎么办?

怎么预防晶间腐蚀?

有没有更好的解决办法?

小编告诉你三种解决办法。

第一种,固溶退火不锈钢被均匀加热到1050℃~1060℃,然后急速冷却;

第二种,添加稳定化元素Ti、Nb等;

第三种,选用低碳不锈钢(如304L不锈钢)。

标签: 不锈钢晶间腐蚀 不锈钢晶间腐蚀测试 不锈钢晶间腐蚀试验
相关新闻

Copyright © 2008-2020 江苏容大材料腐蚀检验有限公司 版权所有  备案号: 苏ICP备16054545号-1     苏公网安备 32020502000190号   技术支持:迅诚科技
